突出優勢

1、分選原理先進：產品具有多種分級體系，針對砂石的特點采用航空空氣動力學分析法對物料流場進行優化設計，使得設備運行阻力顯著減少、分選效率高，節能降耗非常明顯。優于傳統的水洗砂石分選的生產工藝。
2、V形打散分級區結構簡單，耗材少；無電動打散裝置，壓差損失小，運行穩定，電耗省。
3、分級精度高
選粉機內采用獲得國家專利的“渦流整流器”（高分散性渦流選粉機，專利號：ZL 2015 2 0521326.9），整流器內氣流相對于轉子只上升不旋轉，物料在分選區得到反復清洗，分級精度高。
4、操作簡便
籠形轉子采用變頻無級調速。調節范圍大，調節方便、靈敏可靠。
5、分級效率高
“V”型打散選粉區，設置多層打散、分級板，反復打散、吹離，使所排出粗粉中幾乎無細粉。沉降分級區中粉出料口有氣流再次將中料中細粉吹走，中料中的細粉含量也大大減少，籠形轉子分級區增加了導流板，分級更加精準、有效。
6、耐磨部件維護工作量小，壽命長
該脫粉機的主要部件易損部位采用進口耐磨鋼板，有效的提高了使用壽命。整機進行了動平衡校正，在全轉速范圍內運行平穩。
7、主軸下軸承密封采用新的設計方案，有效地解決了軸承進灰和潤滑油泄漏兩項重大問題，切實有效地延長了軸承使用壽命。
8、設計脫粉機基礎時，采用機械減振原理，使分選機基礎的振動頻率與分選機固有頻率不形成整數倍關系，從根本上解決了長期困擾的分選機共振問題。
9、粗砂管、中粗砂管和細砂管均采用雙聯鎖風閥，大大降低了系統漏風率克服了以前脫粉機運轉過程中揚塵大的缺陷。
10、系統采用雙聯鎖風閥和內循環風有效地降低了系統漏風，減少了運行中的粉塵排放污染。

工作原理

通過破碎機、制砂機、振動篩后制成0～4.75mm的人工砂，使用輸送設備從本機喂料口喂入，進入打散區，在若干組導流板與若干組反擊板的作用下，不同粒徑的砂在下落過程中，砂粒產生不同的下落速度，使砂粒與砂粒之間產生數次相對磨擦，這樣砂粒表面的泥粉和石粉被剝離開來，在風力作用下迅速離開砂的表面，這樣就能將砂充分地清洗干凈。

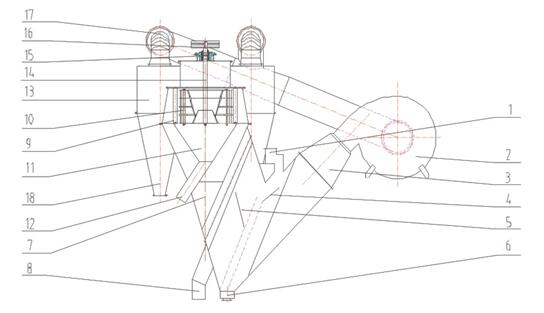

入口1進來的物料經多級打散板4打散、剝離，各打散板之間從左側吹來的風將料流中的中粗料及細料吹離，粗砂從底部粗砂出料口6排出。懸浮于氣流中的物料隨風進入分級區的多層分級板5之間，分級板將懸浮于氣流中的物料進一步去除相對較粗的物料，粗料沿分級板下滑，被風再次吹起，反復分選，后粗粉并入粗砂。出分級板的風帶料進入中料分級區，在中料分級區由于氣流減速，方向偏轉，產生中砂的重力沉降和撞擊器壁而沉降，中砂從中砂出口8排出。氣流帶料進入細料分級區，在細料分級區，在弧形導流板9作用下產生旋轉，形成離心沉降和重力沉降雙重作用，細砂落入下方細砂集料錐11，由細砂出口12排出。粉料隨氣流進入脫粉區，在籠形轉子10的作用下甩出稍粗料(細砂)，細砂撞擊弧形導流板落入細砂收集錐，含粉氣流進入旋風筒進行氣固分離，分離出的細粉由粉料口18排出，較為干凈的空氣經出風管17進入風機循環使用。

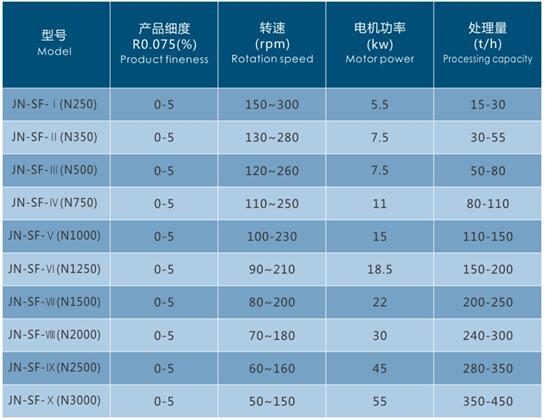

技術參數
